數(shu)控(kong)機床(chuang)
| 型材動柱式龍門加工中心 |
| 產品(pin)型(xing)號： |
簡要說明： |
型材(cai)動柱式龍(long)門加工中心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產(chan)品(pin)參(can)數
The Product Parameters
|
項目 |
FWG-L540 |
FWG-L560 |
FWG-L |
FWG-L |
||
|
行 |
X軸行程mm |
4000 |
6000 |
4000 |
6000 |
|
|
Y軸行程mm |
800 |
1070 |
||||
|
Z軸行程mm |
350 |
500 |
||||
|
旋轉軸（A軸）擺動主軸頭 |
|
旋轉角度±90° |
||||
|
旋轉軸（A軸）工件旋轉軸 |
|
旋轉角度±90° |
||||
|
龍門寬度mm |
650/400 |
650 |
||||
|
工作臺面到橫梁底面距離mm |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400/480 |
400/480 |
||||
|
主軸端面至工作臺面距離mm |
110～460 |
負41～459（立式時，有效300） |
||||
|
主軸中心至工作臺面距離mm |
|
130～630（臥式時，有效300） |
||||
|
主軸端面至工作臺面側面最大距離mm |
|
負100 |
||||
|
主 |
主軸規格 |
BT-40 |
ISO-30主軸（意大利） |
|||
|
主軸額定轉速rpm |
|
6000 |
||||
|
主軸最高轉速rpm |
12000 |
24000 |
||||
|
主軸額定扭矩Nm |
35 |
11.9 |
||||
|
刀 |
刀庫形式 |
傘形刀庫 |
排式刀庫 |
|||
|
刀庫容量 |
8把/12把 |
8把 |
||||
|
移動 |
X軸快速移動m/min |
40 |
30 |
|||
|
Y軸快速移動m/min |
30 |
24 |
||||
|
Z軸快速移動m/min |
30 |
24 |
||||
|
工 |
工作臺尺寸mm |
4000X500 |
6000X500 |
4000X500 |
6000X500 |
|
|
工作臺最大承重kg |
1500 |
2000 |
1500 |
2000 |
||
|
工件最大寬度 |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400 |
400/480 |
||||
|
CNC第四軸 |
選配 |
選配 |
||||
|
動力 |
主軸電機功率kw |
5.5/7.5 |
7.5/8.6 |
|||
|
X、Y、Z、A軸電機功率（X軸配減速機） |
3.5/2.2/2.2 |
3.5/2.2/2.2/0.5 |
||||
|
精 |
X軸定位精度mm |
±0.02（全閉環，發格光柵尺） |
±0.02（全閉環，發格光柵尺） |
|||
|
X軸重復定位精度mm |
±0.01 |
±0.01 |
||||
|
Y、Z軸定位精度mm |
±0.015 |
±0.015 |
||||
|
Y、Z軸重復定位精度mm |
±0.008 |
±0.008 |
||||
|
潤滑 |
潤滑系統 |
集中潤滑 |
||||
|
冷卻系統 |
切削液冷卻 |
|||||
|
排屑 |
雙螺旋+鏈板式排屑器 |
|||||
|
機床 |
機床外形尺寸（長X高X寬）mm |
7500X1800X2400 |
9000X1800X2400 |
7500X1800X2400 |
9000X1800X2400 |
|
|
機床總重T |
7 |
9 |
9 |
9 |
||
|
機床輸入電壓功率 |
380V/25KVA |
|||||
|
數控系統 |
三菱/西門子/發那科 |
|||||
型(xing)材動(dong)柱(zhu)式龍門(men)加工(gong)中心(xin)
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品特點(dian)
Product Features
1.鋁型(xing)材龍門(men)式加工中心是鉆、銑(xian)、攻(gong)絲(si)等加工工作。
2.本機床(chuang)采(cai)用動柱式龍門結構(gou)，X軸(zhou)采用(yong)歐洲(zhou)進口高精度雙(shuang)邊消隙(xi)齒輪齒條(tiao)傳動，可實(shi)現快(kuai)速移動，Y、Z軸采(cai)用精密高轉速絲桿傳動，各導(dao)軌(gui)均(jun)(jun)采(cai)用為精密直線滾動導(dao)軌(gui)，均(jun)(jun)有(you)護罩防護。
3.可選配旋轉(zhuan)軸(zhou)工作臺(tai)，旋轉(zhuan)軸(zhou)工作臺(tai)由(you)(you)兩(liang)段組成，該(gai)轉(zhuan)軸(zhou)工作臺(tai)分(fen)別由(you)(you)機(ji)床工作臺(tai)左右兩(liang)側的精密數控(kong)分(fen)度(du)盤控(kong)制，可實現兩(liang)段轉(zhuan)軸(zhou)工作臺(tai)分(fen)別或同時±90°旋轉(zhuan)，提供更為強(qiang)大的加工能力(li)。

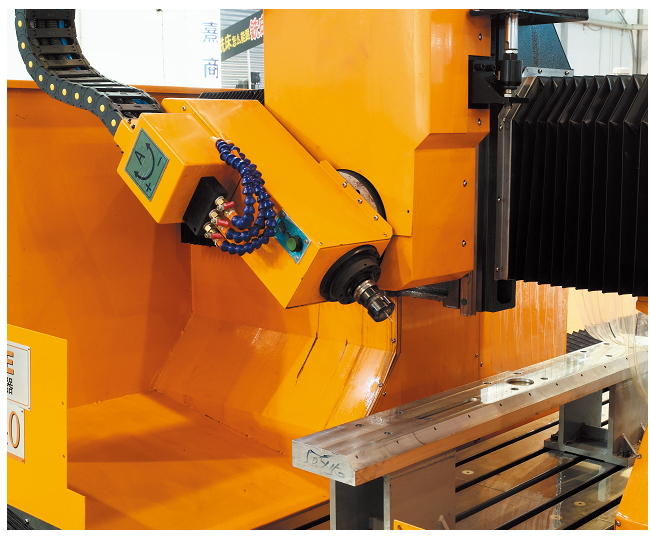

4.可選(xuan)配主軸擺頭功(gong)能（ISO—30電機主軸），可以±90°旋(xuan)轉，進行一(yi)次裝夾(jia)多(duo)面加(jia)工，并(bing)且(qie)可(ke)(ke)以實現斜(xie)面銑削(xue)，攻牙等，增加(jia)專為鋁型材(cai)加(jia)工而開發，可(ke)(ke)對鋁型材(cai)進行直角(jiao)銑頭(tou)可(ke)(ke)以實現一(yi)次裝夾(jia)五面加(jia)工。
5.可選配排式刀庫或(huo)鏈(lian)式刀庫，可進行快(kuai)速自動(dong)換刀，提高加(jia)工效率(lv)。
6.配有雙(shuang)螺桿排(pai)屑器(qi)，自動排(pai)除鋁屑，減(jian)輕(qing)工(gong)作者(zhe)的勞動強度。
 |
 |
 |
