產(chan)品
| 鋁型(xing)材擠(ji)壓模(mo)具專用龍門加工中心 |
| 產品型號： |
簡要說明： |

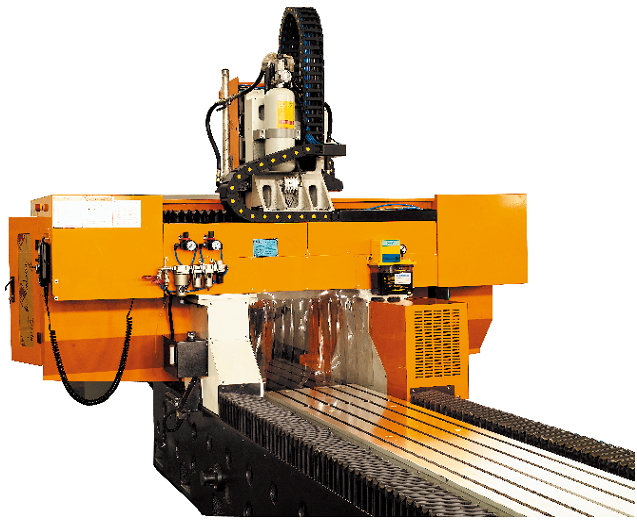

數控動柱(zhu)式龍門加工中心
CNC Movable Column Machining Center In Longmen
FWG-L645AI / FWG-L665AI /FWG-L1280
產品(pin)參(can)數
The Product Parameters
|
項目 |
FWG-L645AI |
FWG-L665AI |
FWG-L1280 |
|
|
行 |
X軸行程mm |
4000 |
8000 |
|
|
Y軸行(xing)程mm |
850 |
1600 |
||
|
Z軸(zhou)行(xing)程mm |
500 |
500 |
||
|
龍門寬(kuan)度(du)/高度(du)mm |
880X600 |
1500X1850 |
||
|
主 |
主軸(zhou)規格 |
BT-50 |
BT-50 |
|
|
主軸最高(gao)轉速rpm |
8000 |
8000 |
||
|
主軸端面(mian)至工作臺面(mian)距離mm |
170～670 |
300～800 |
||
|
刀 |
刀庫形式 |
排式刀(dao)庫(ku)/鏈式刀(dao)庫(ku) |
排式刀(dao)庫(ku)/鏈(lian)式刀(dao)庫(ku) |
|
|
刀庫(ku)容量 |
10把(ba)/40把(ba) |
10把(ba)/40把(ba) |
||
|
移動 |
X軸快速移動m/min |
20 |
16 |
|
|
Y軸快(kuai)速移動(dong)m/min |
20 |
16 |
||
|
Z軸快速(su)移動m/min |
20 |
16 |
||
|
工 |
工作臺尺寸mm |
650X4500 |
650X6500 |
1200X8000 |
|
工作(zuo)臺最大承重kg |
4000 |
6000 |
8000 |
|
|
動力 |
主(zhu)軸電(dian)機功率(lv)kw |
11 |
18.5 |
|
|
主軸配齒輪箱(xiang) |
配德(de)國ZF120雙速齒輪箱(xiang) |
|||
|
X、Z軸電機功率 |
3/3kw |
4.5/4.5kw |
||
|
X軸雙驅（X軸配減速機） |
3.5kw X 2 |
2.2kw X 2 |
||
|
精 |
X軸定位精度(du)mm |
?0.02 |
?0.04 |
|
|
X軸重復定位精(jing)度mm |
?0.01 |
?0.02 |
||
|
X、Z軸定位(wei)精度mm |
?0.012 |
?0.012 |
||
|
X、Z軸重復定位(wei)精度mm |
?0.008 |
?0.008 |
||
|
潤滑 |
潤(run)滑系統 |
集中(zhong)潤滑 |
||
|
冷(leng)卻系統 |
切削液冷(leng)卻(que) |
|||
|
排屑 |
雙(shuang)螺(luo)旋+鏈(lian)板(ban)式排屑 |
|||
|
機床 |
機(ji)床外(wai)形尺(chi)寸（長X高X寬）mm |
8000X2000X2500 |
10000X2000X2500 |
12000X2500X2800 |
|
機(ji)床(chuang)總重T |
12 |
15 |
25 |
|
|
機(ji)床輸(shu)入(ru)電壓功率 |
380V/25KVA |
|||
|

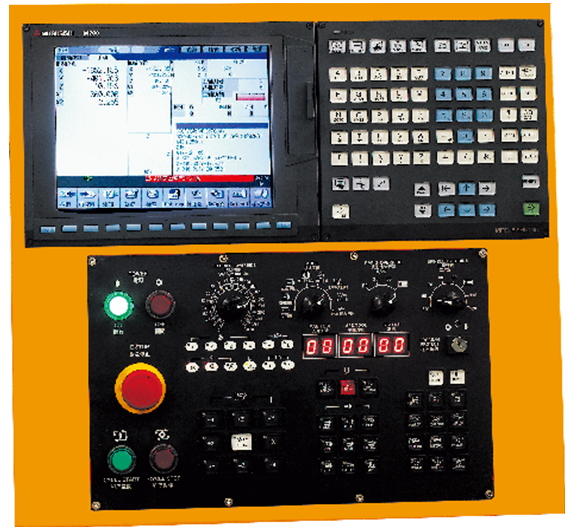

數控(kong)系統(tong) |
三菱/西門子/發那科 |
|||

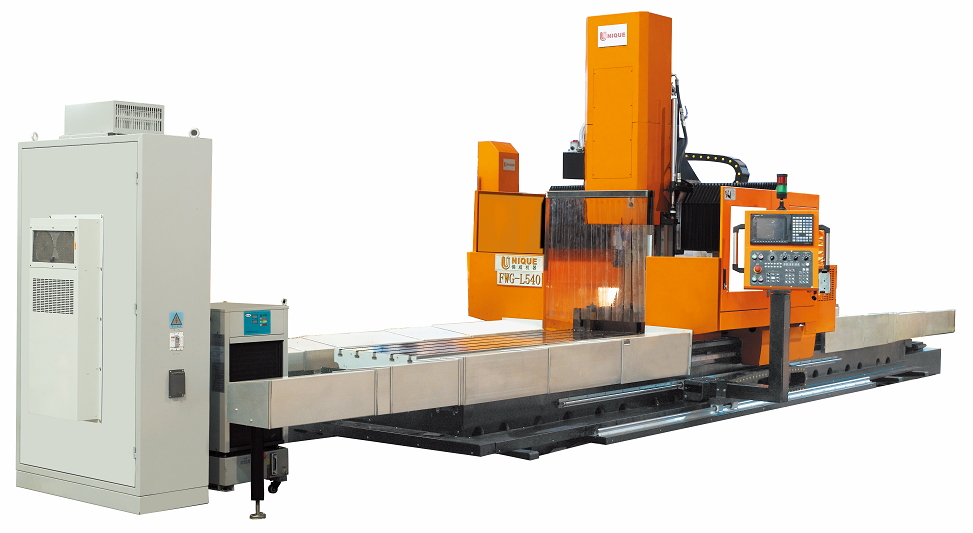

數(shu)控(kong)動柱式龍門加工(gong)中心
CNC Movable Column Machining Center In Longmen
FWG-L645AI / FWG-L665AI /FWG-L1280
產品特(te)點
Product Features
1.本(ben)機床采用動柱式龍門結構，X軸采(cai)用歐洲進口(kou)高(gao)精度雙邊(bian)消(xiao)隙(xi)齒輪(lun)齒條傳動，可實現快速移動，Y、Z軸采(cai)用精(jing)(jing)密(mi)高(gao)轉速絲桿傳動，各導軌(gui)均(jun)采(cai)用為(wei)精(jing)(jing)密(mi)直線滾(gun)動導軌(gui)，均(jun)有護罩(zhao)防護。
2.加工鋼件(jian)類零件(jian)，適合重(zhong)切削加工。
3.可選配旋轉軸工作臺(tai)，提供更為強(qiang)大(da)的的加(jia)工能力。
4.可選配排式(shi)刀(dao)(dao)(dao)庫或鏈式(shi)刀(dao)(dao)(dao)庫，可進(jin)行快速(su)自(zi)動換刀(dao)(dao)(dao)，提高加工效(xiao)率。
5.配有(you)雙螺桿(gan)排屑(xie)器，自動排除鐵屑(xie)，減(jian)輕工作者的勞動強(qiang)度。
 |
 |
 |
